Grafik (wissenschaftlich-technisch)
[1.1] [1.2] [1.3] [1.4] [2.1] [2.2]

Die Werke von Jakob Bernoulli, Band 5 Differentialgeometrie
© Birkhäuser Verlag
Satz: H.-D. Ecker, Bonn

Verantwortlich für: Grafiken
Tools: Mathematica®, Adobe Illustrator®, Y&YTeX, PSTricks

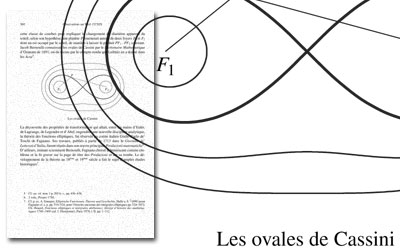

Diese Cassini-Ovale wurden in TeX mit dem Zusatzpaket PSTricks generiert. Auch hier kam die von mir entwickelte Option polarplot zum Einsatz (siehe [1.2]). Ein Teil wurde folgendermaßen definiert:

\psplot[plotstyle=curve]{0}{360}{%
4 x 2 mul cos mul 16 2 x mul cos
2 exp mul 20 add sqrt add sqrt}
Muster Grafik, Bernoulli Cassini-Ovale
